숨을 쉬는 숨터프 인조잔디 대구 가톨릭대학교 운동장 시공(토목부터 인조잔디 전체)

2022-05-20
조회수 1445

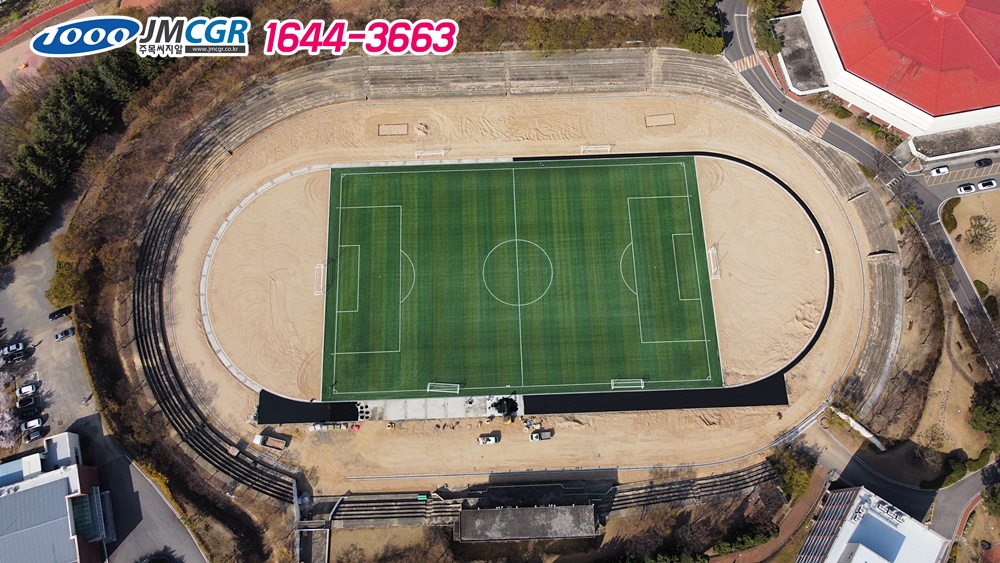

■ 대구 가톨릭대학교 운동장 시공(토목부터 인조잔디 전체)

안녕하세요. 인조잔디 전문기업 주목씨지알입니다. 대구 가톨릭대학교 운동장 시공은 토목부터 인조잔디까지 통합관리로 시공했습니다. 스포츠구장 전문 시공업체로 변신하고 있는 저희 주목씨지알이 대구 가톨릭대학교 운동장을 어떻게 시공했는지 보여드리겠습니다.


■ 시공 자재 및 장소 요약

시공장소
대구가톨릭대학교 운동장 시공
시공면적6,400㎡
시공잔디
스포츠 55mm
규사/충진재
규사5호 1㎡당 30kg / SEBS 1㎡당 9kg
시공날짜2022.1월~4월



■ 시공순서

1. 설계 / 구배를 맞추기 위해 절토와 성토 실시

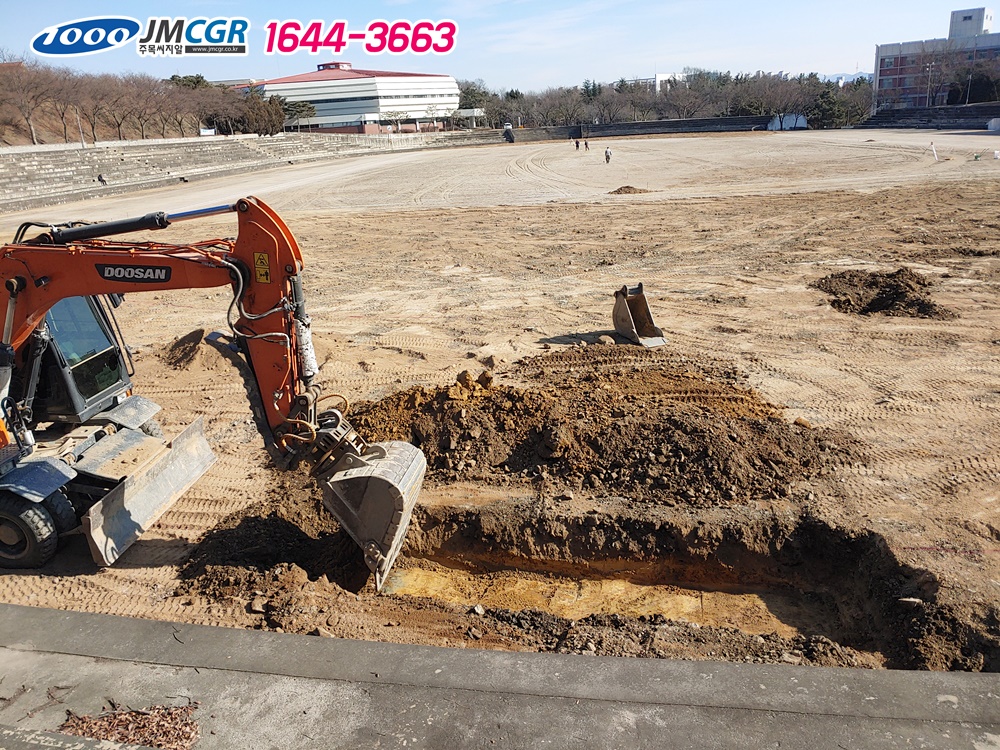

설계부터 시공까지 진행한 대구가톨릭대학교 운동장은 기존 서북쪽 운동장이 동남쪽 운동장보다 약 60cm 높아 일부를 깎아내고 동남쪽으로 흙을 성토하는 평탄화 작업을 진행했습니다. 백호우 6W 2대로 단단히 다져진 운동장 표면을 긁어내며 파냈습니다. 절토 중간에 라인 포인터와 기존 골대를 폐기했습니다.


2. 레벨측량, 서북쪽 절터와 동남쪽 성토, 터파기 전에 회분으로 바닥에 표시

레벨측량은 운동장 전체 기울기를 파악하는 기준역할을 합니다. 그래서 레벨측정으로 절토작업이 제대로 되는지 확인하며 진행했고, 수로관 매설을 위해 터파기 위치를 라인 분말로 바닥에 표시했습니다. 비가 왔을 때 지반이 침식되면서 배수로가 움직이지 않도록 레이저 측정기를 사용해 버림 콘크리트의 깊이를 일정하게 파냈고(정확한 위치를 잡기 위해 락카로 선을 그어 표시), 배수로 자리를 5m 간격으로 쇠막대기를 박고 줄로 표시를 한 다음 측구 터파기와 동남쪽 성토를 진행했습니다.


측구 터파기와 원형 수로관 터파기는 사진상으론 깊이가 얕아 보이지만 무려 1m가 되며, 운동장 바닥에서 50cm이상 더 올라야 해서 터파기를 한 후 골재 등으로 되메우기를 했습니다. (터파기가 시작되고 중간중간 깊이를 측정)

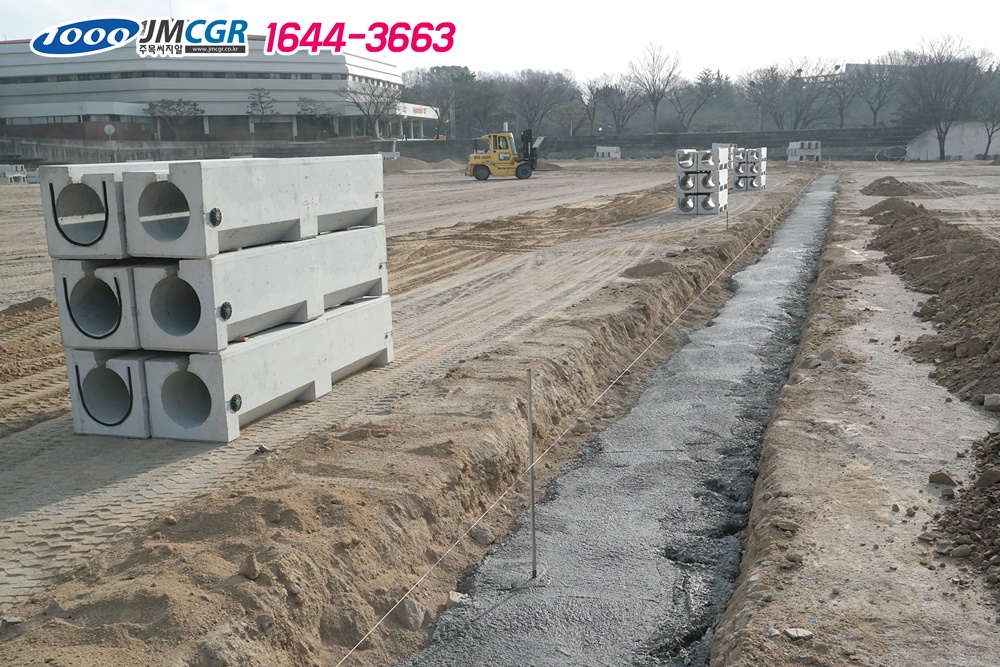

3. 원형 수로관 버림 콘크리트를 타설 및 양생

버림 콘크리트 타설을 위해 백호우 6W, 레미콘을 동원했습니다. 토목공사를 효율적으로 하기 위해선 중장비 동원이 필수입니다. 비가 왔을 때 빗물이 배수로를 따라 집수정으로 빗물이 모이도록 버림 작업을 하며 높이를 확인하며 작업을 합니다. 그리고 양생하도록 기다립니다.

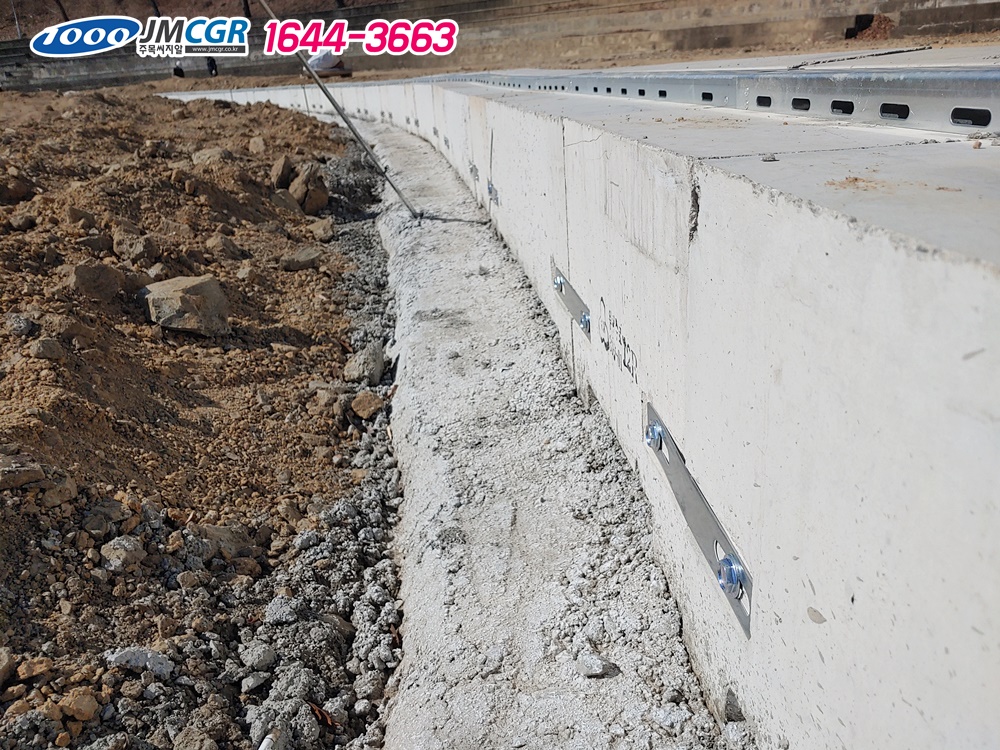

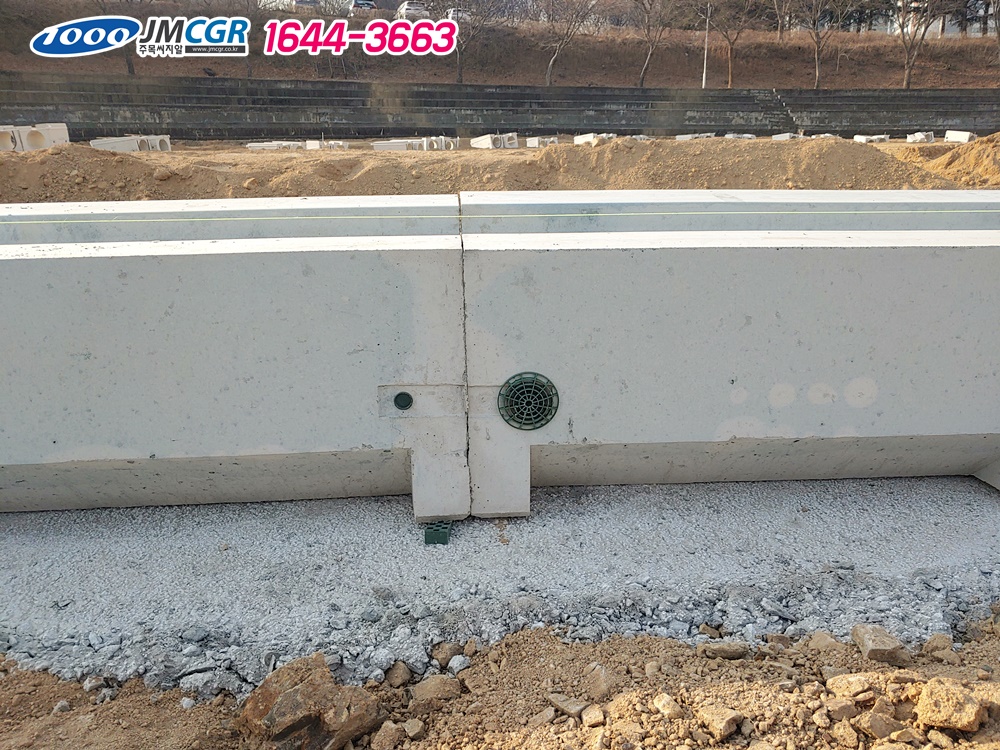

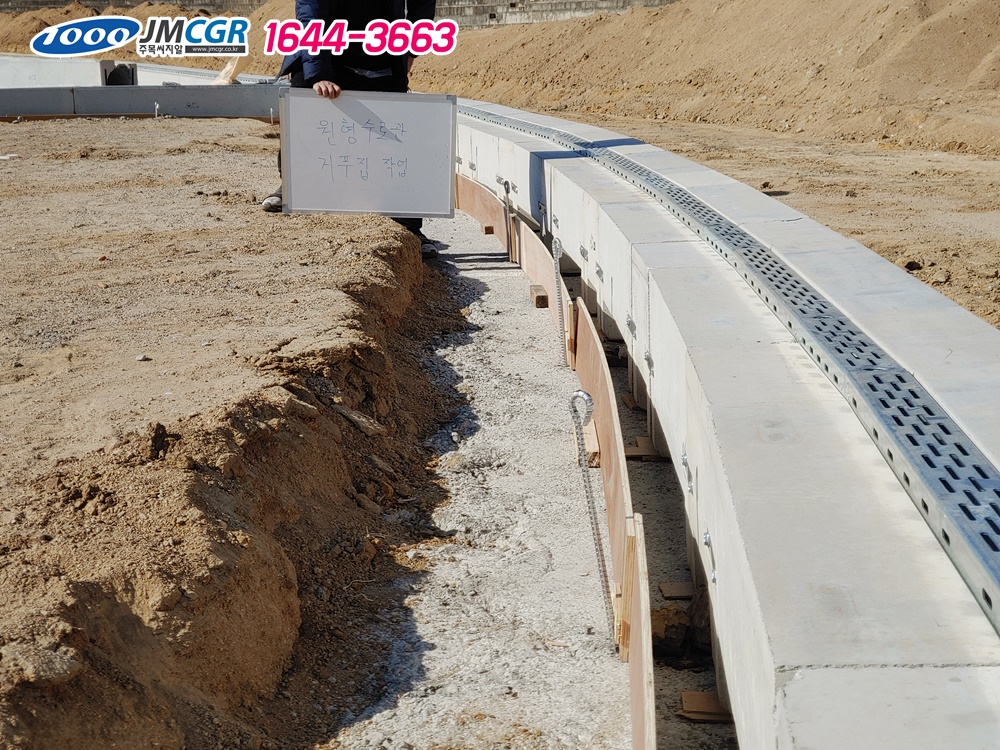

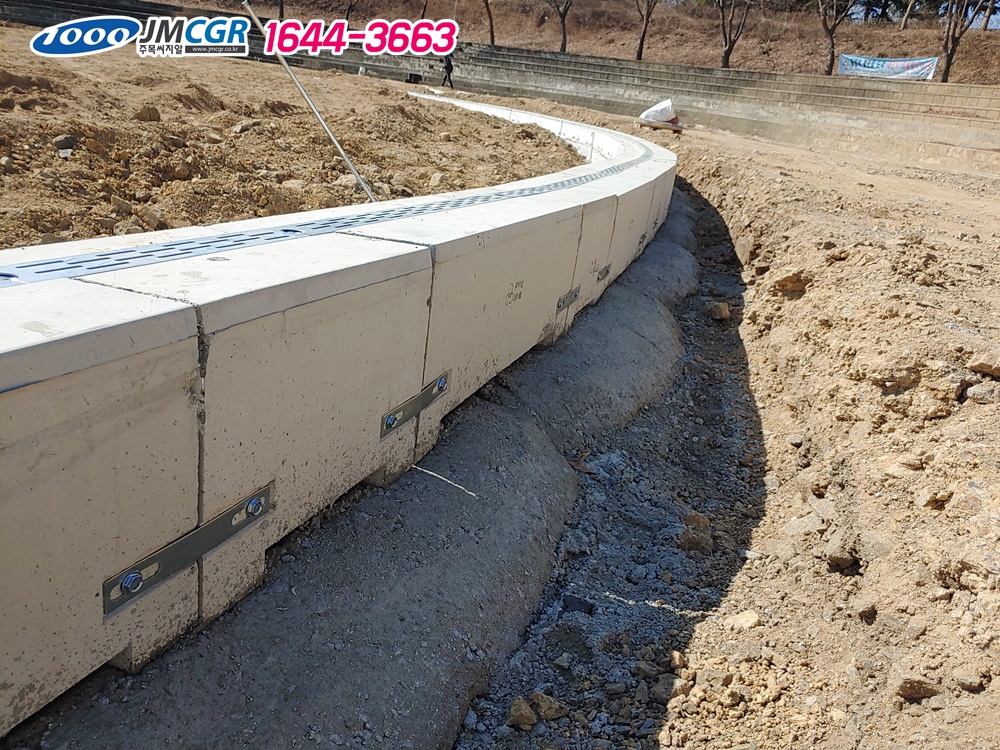

4. 원형 수로관, 측구, 맹암거 시공

원형 수로관과 측구는 우수와 지표수를 효율적으로 처리할 수 있도록 수로관입니다. 설치는 백호우를 이용하며 실링바(와이어 로프)로 수로관을 이동시키며 하나씩 고정시킵니다. 그리고 교차집수정 시공(맨홀로 연결하거나 청소를 하기 위한 것)으로 마무리합니다.

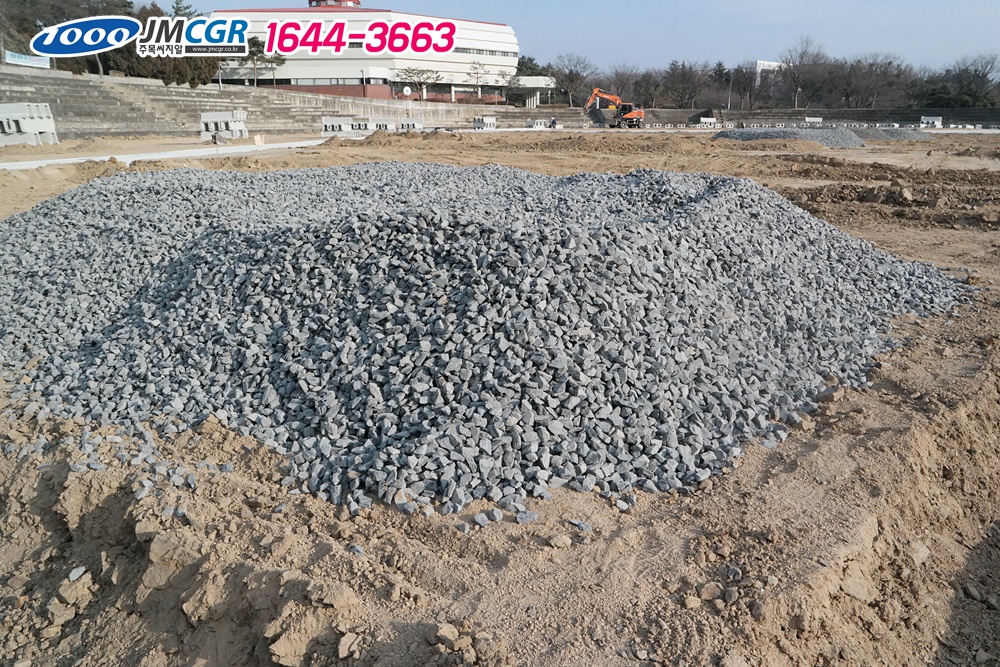

5. 골재 평탄화 작업

배수로 작업을 마무리하면 석쇄와 석분을 차례로 다짐하며 평탄화를 합니다. 이 작업에는 그레이더가 꼭 필요합니다. 그레이더가 지표면을 정리해주면 진동로라로 지반을 다져줍니다.

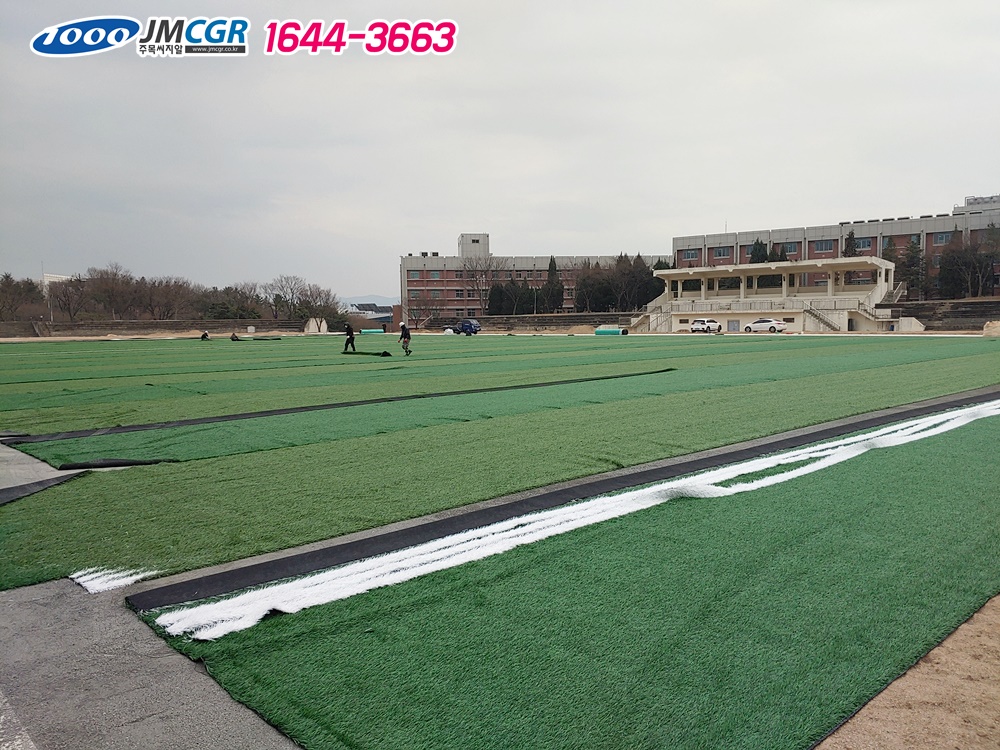

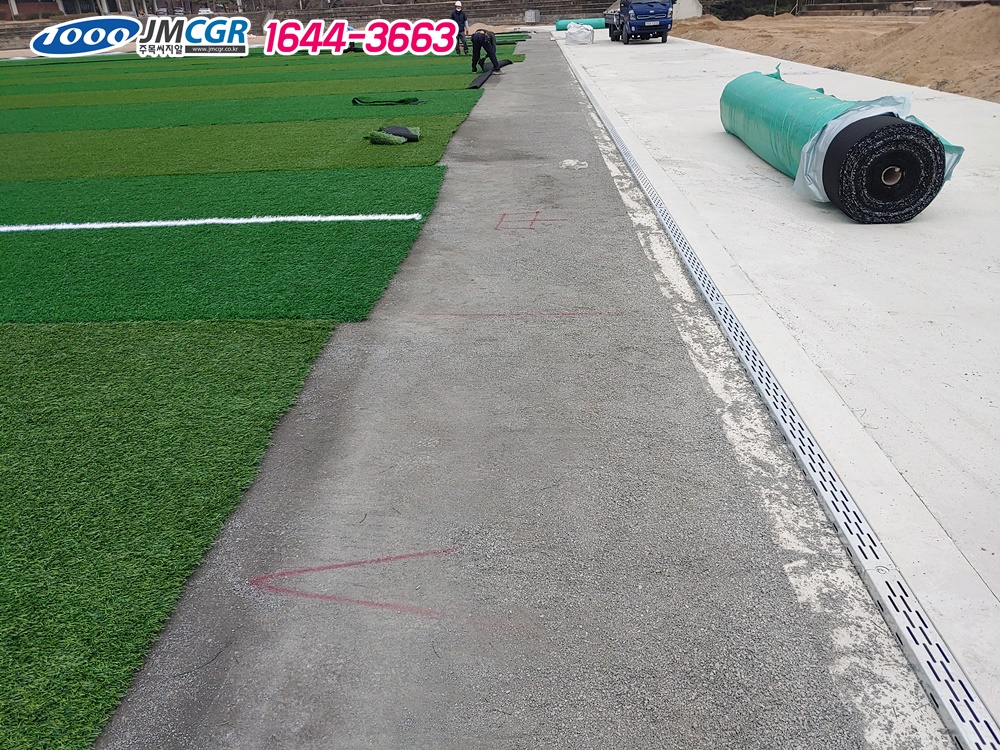

6. 인조잔디 시공

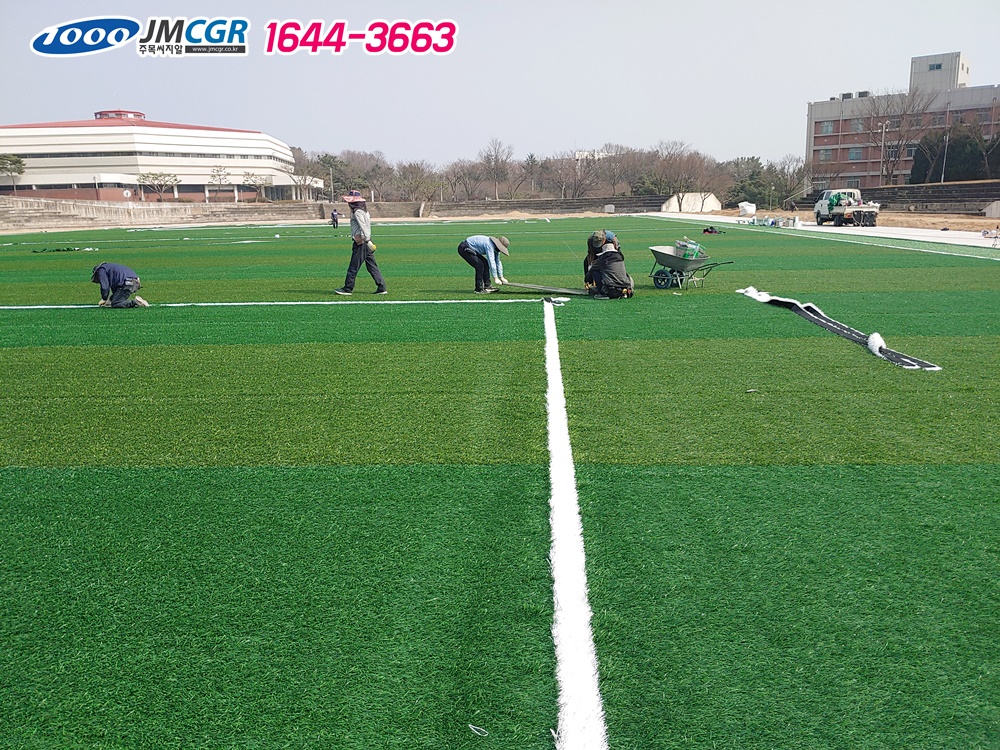

KS인증으로 만든 인조잔디 시스템을 시공하기 위해 15,000DTEX 다이아몬드 타입 원사로 만든 스포츠 인조잔디 55mm, GR인증을 받은 SEBS 고무칩 충진재, 규사 5호를 준비했습니다. 운동장이 넓어 시공인력이 많이 필요했습니다. 인조잔디 시공 순서는 포설, 재단, 본딩, 조인, 충진재 포설, 브러싱 순으로 진행했습니다.

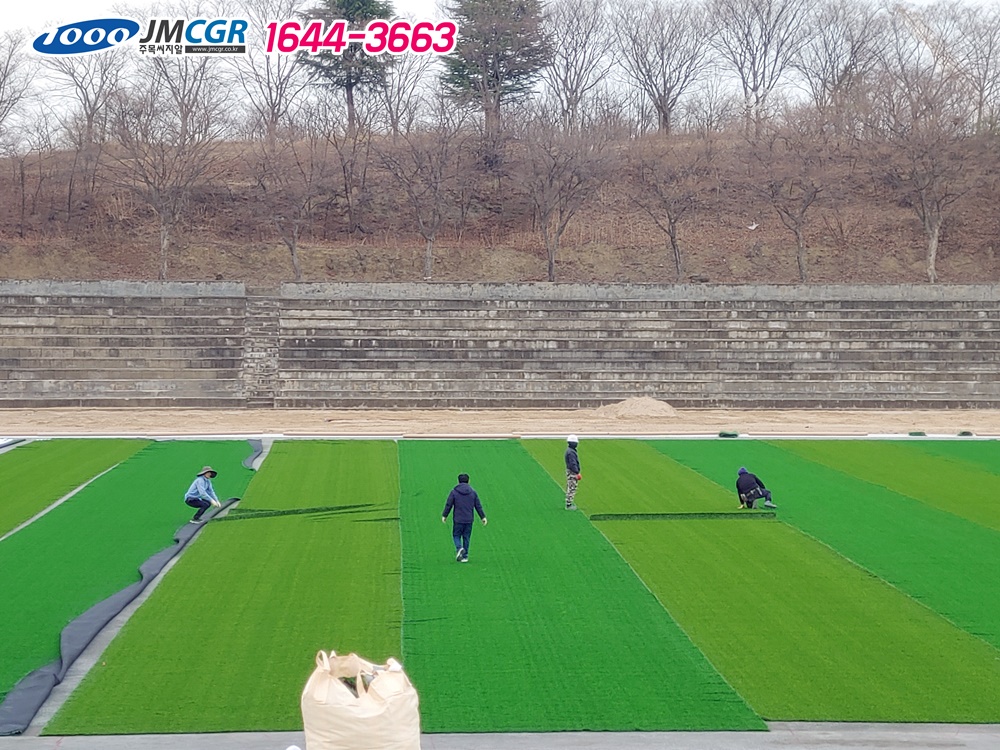

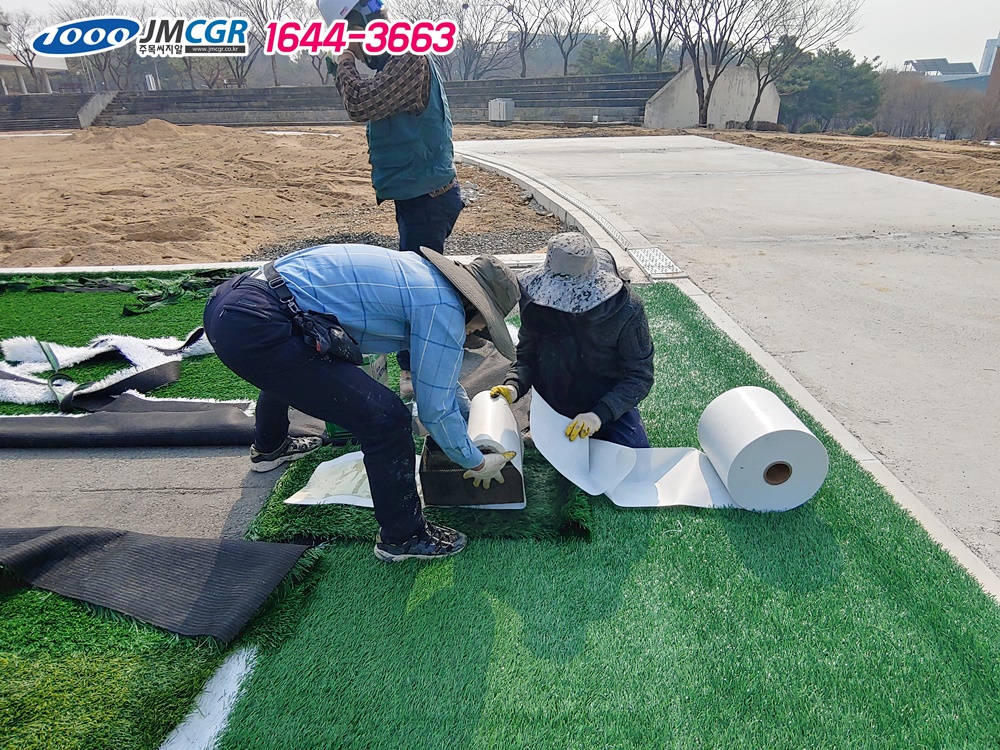

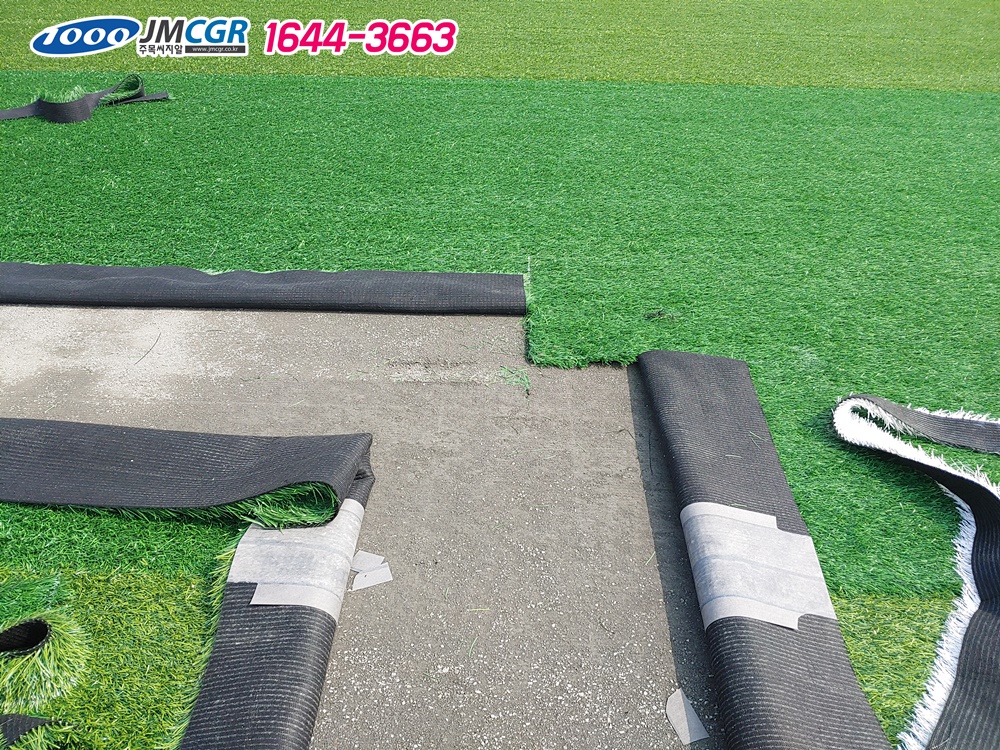

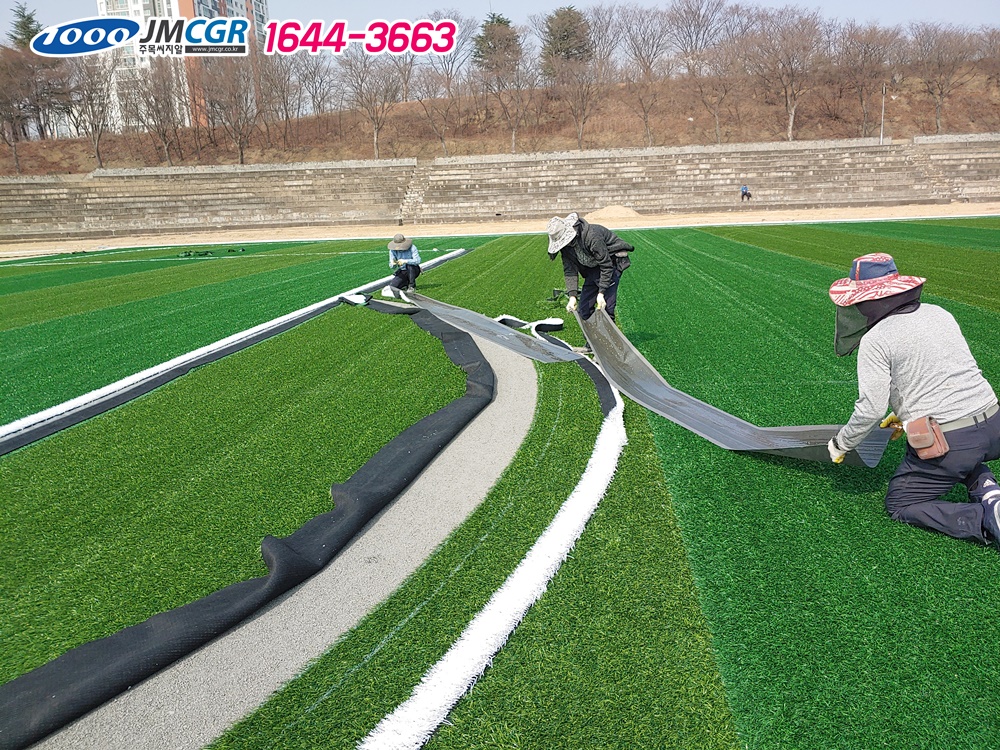

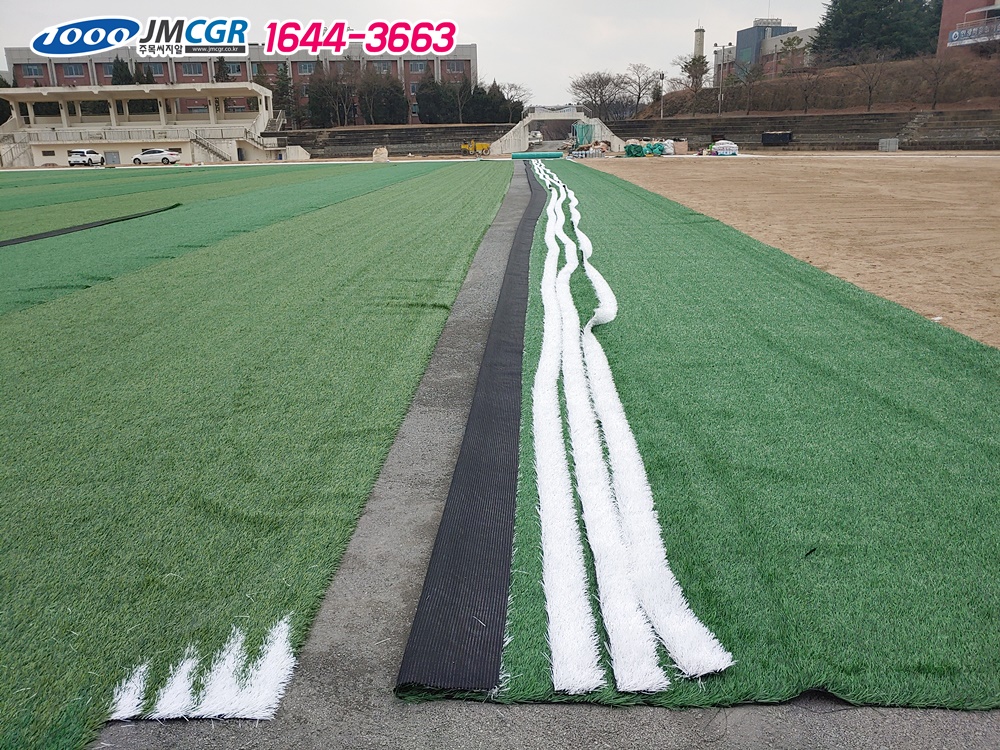

인조잔디를 포설할 땐 이음새가 1~3cm정도 겹치도록 하며, 포설하며 구겨진 곳은 양쪽에서 살살 당겨 펴줍니다. 재단은 이음새 끝을 기준으로 1~3게이지를 하며 상황에 따라 필요 없는 부위도 잘라냅니다. 본딩과 조인은 같이 진행되는데 이음새를 붙이기 위해 주제와 경화제로 나뉜 인조잔디 전용 우레탄 본드를 사용합니다. 조인테이프에 우레탄 본드를 도포하고 이음새를 붙여주면서 인조잔디 파일이 사이에 끼지 않도록 주의합니다.


충진재 포설과 브러싱은 1차와 2차를 나눠 진행하며, 1차는 1㎡당 규사 5호 30kg을 포설과 브러싱을 하고 2차로 GR인증을 받은 SEBS 고무칩 충진재를 1㎡당 9kg을 포설과 브러싱을 합니다.

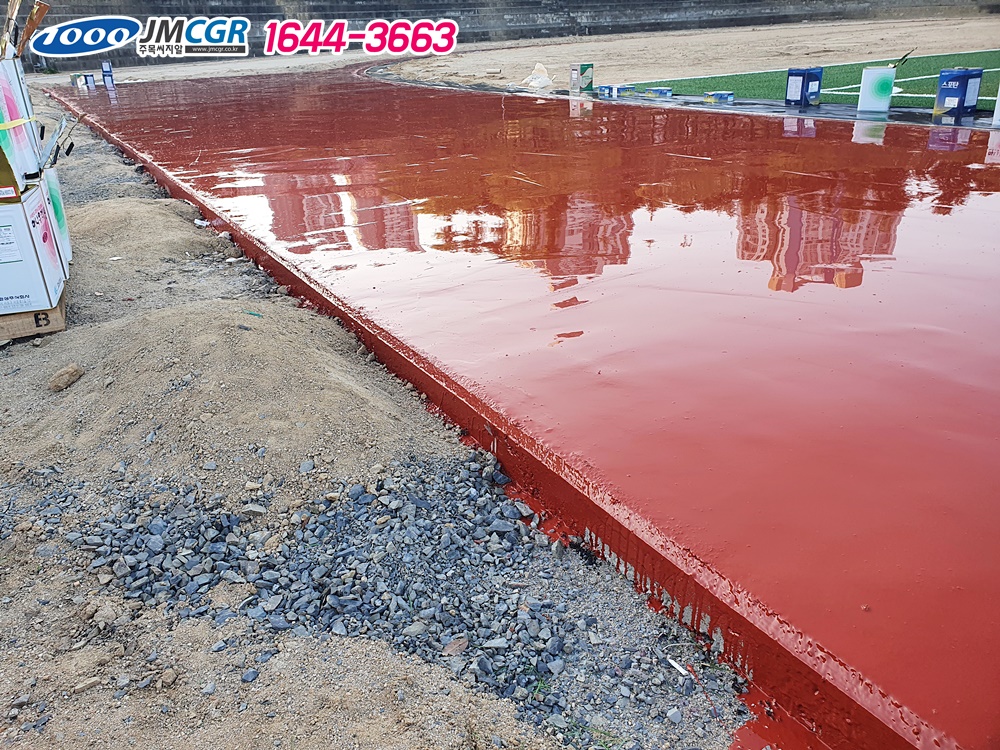

7. 탄성 트랙 시공

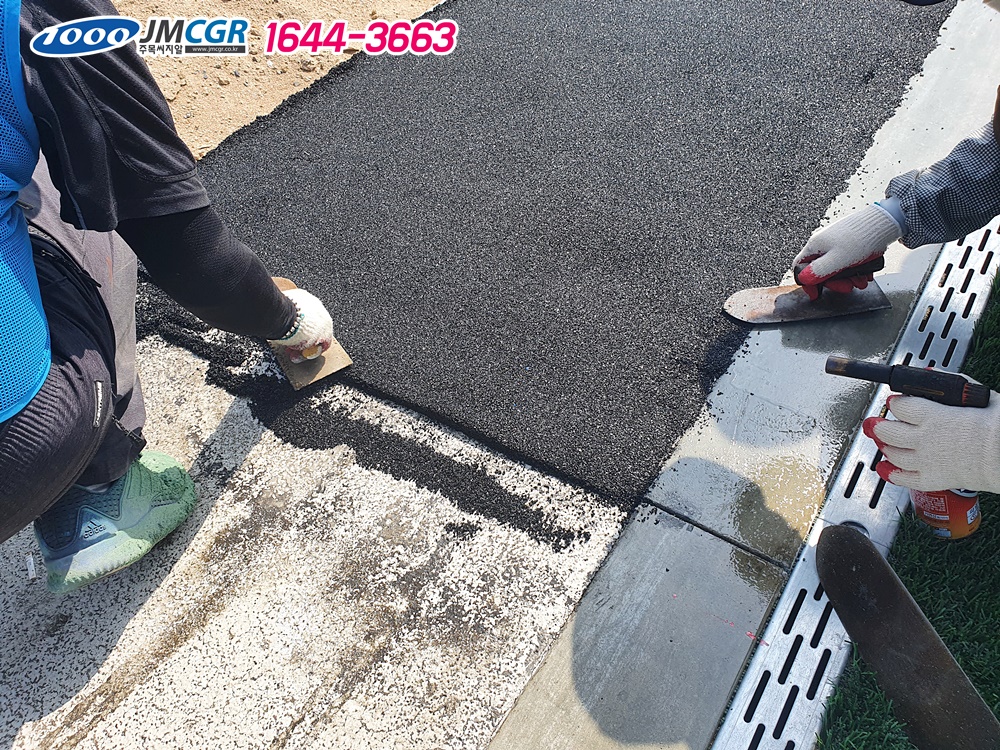

탄성 트랙은 우레탄 바인더를 혼합하여 포설 후 양생시켜 우수한 탄성을 갖게 했습니다. 탄성트랙 시공은 탄성칩 포설, 실링작업, 우레탄 도포, 우레탄 엠보층 살포, 라인마킹 순으로 진행했습니다. 탄성칩을 포설할 때 칩을 바인더와 교반기에 투입하여 3분 정도 교반하고 탄성칩을 기준선 내에 포설한 후 일정한 두께가 되도록 표면이 평면을 이루게 펼치면서 반복하여 고르기를 했습니다. 그리고 항온롤러를 사용하여 일정한 압력을 가하면서 규정된 두께가 될 때까지 반복해서 표면을 압축시키고 포설이 완료된 부분은 24시간이 경과하여 완전히 경화된 후에 다음 작업을 진행했습니다.


우레탄 도포는 주제와 경화제로 분리되어 있으므로 충분하게 섞고 후 굳기 전에 빠른 시간 내 도포했습니다. 경화제를 혼합한 우레탄은 반응이 서서히 진행되어 경화되므로 10-15분 이내에 도포를 하는데, 도포작업은 흙손이나 고무 헤라 등을 사용하여 도포하고 1회 두께가 2mm 이하로 도포했습니다.

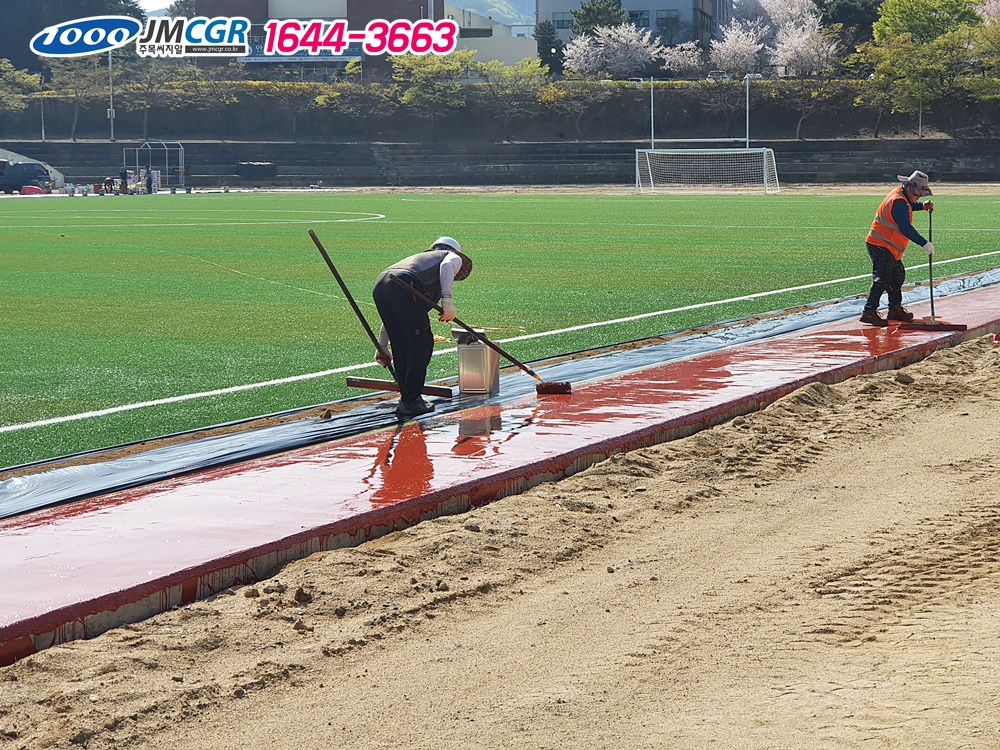

8. 멀리뛰기장 구름판 시공 / 변부 다짐

노후된 멀리뛰기장 구름판 시공과 운동장 주변을 진동로라로 다짐했습니다.


■ 마무리

저희 주목씨지알은 운동장, 풋살장, 축구장, 야구장 등 스포츠 관련 구장 시공 경험이 풍부하고, 인조잔디를 국내에서 직접 생산하고 있어 높은 품질의 제품을 납품할 수 있습니다. 또한, 친환경 인증 공정을 통해 인조잔디를 만들어 탄소 배출량을 줄였고, 끊임없는 제품 개발로 특허 45개 이상을 획득했습니다. 인조잔디 시공이 궁금하실 땐 저희 주목씨지알을 찾아주세요. 감사합니다.
